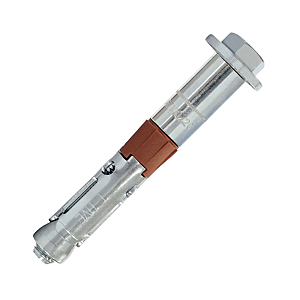

Cheville métallique de sécurité HVE

Type de cheville	A expansion
Diamètre du filetage	M6
Longueur de la cheville (en mm)	70
Diamètre de perçage (en mm)	10
A collerette	Non
Matière de la cheville	Acier zingué
Profondeur de perçage (en mm)	80
Vis incluse	Oui
Tête de vis	Tête hexagonale
Dimension de l'empreinte	H10
Matière des vis	Acier zingué
Épaisseur minimum du support (en mm)	110
Type de support	Plein
Support d'utilisation	Béton fissuré, Béton non fissuré
Épaisseur maximum de la pièce à fixer (en mm)	5
Couple de serrage (en Nm)	15
Contenance	100 pcs
Utilisation	Fixation de profils métalliques (garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles), portes et portails industriels, supportage industriel.
Spécificité	Pose simple et rapide à travers l’objet à fixer. Cheville femelle démontable.
Catégorie de charge	Charge très lourde
Charge indicative en traction selon support	Traction 760 daN dans béton non fissuré, Traction 240 daN dans béton fissuré, Traction 240 daN sous contrainte sismique catégorie C1, Traction 185 daN sous contrainte sismique catégorie c2, Cisaillement 770 daN dans béton non fissuré, Cisaillement 770 daN
Evaluation Technique Européenne (ETE selon dimensions)	ATE option 1 pour béton fissuré et non fissuré
ETA-CE	Oui
Application sismique (selon dimensions)	Agrément sismique C1.
Durée de la résistance au feu	R120
Code article Trenois Decamps	CBP750
Référence fabricant	HVE10/5
Marque	Scell it
